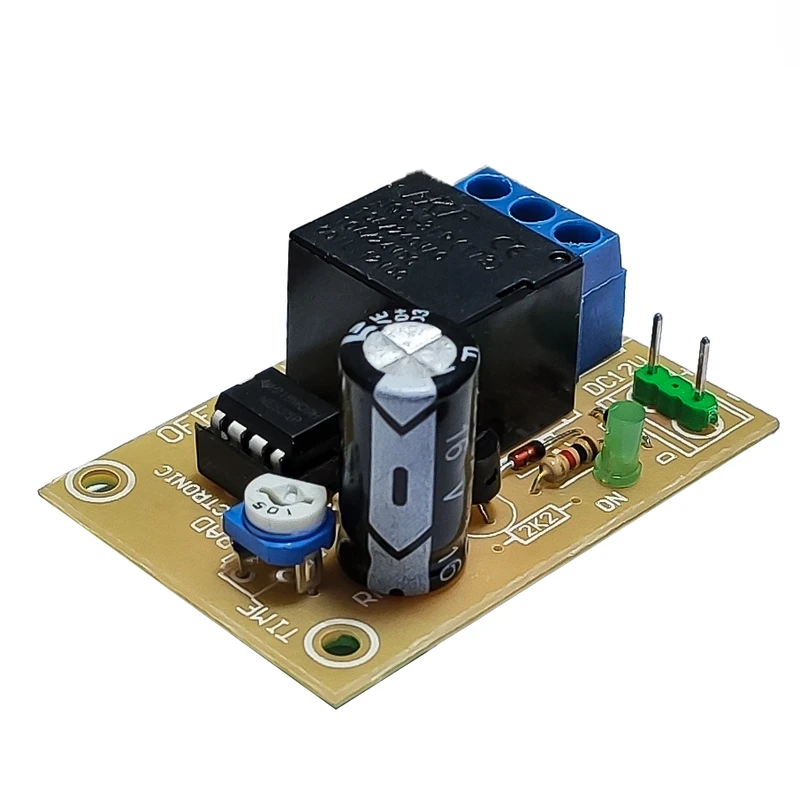

ماژول تایمر رادالکترونیک مدل 2200M40M

51x35x23 میلی‌متر

قابلیت قطع و وصل جریان الکتریکی در بازه زمانی از 1 تا 40 دقیقه

برای استفاده از دستگاه ولتاژ تغذیه 12 ولت DC ( خروجی آداپتور 12 ولت و یا باتری 12 ولت ) به دستگاه مطابق آنچه در زیر برد مشخص شده است و رعایت قطبین مثبت و منفی متصل کنید . برای اتصالات ورودی و خروجی برق شهر یا هر جریانی که نیاز به کنترل آن می باشد برق ورودی را به ترمینالی که در زیر آن عبارت COM چاپ شده است متصل کنید و در صورتی که نیاز به برق دار شدن خروجی بعد از طی مدت مشخص دارید خروجی یا همان سیمی که به دستگاه که باید کنترل شود می رود را به ترمینالی که در زیر آن عبارت NO درج شده است متصل کنید و اگر می خواهید بعد از مدت زمان مشخص دستگاه از حالت روشن یا برق دار بودن به حالت بی برقی و خاموشی در بیاید سیمی که به مصرف کننده می رود را به پین NC وصل کنید .

این تایمر رای برای منظوری که خریدم داره کار می‌کنه البته پیشنهاد میدم سیم نول را به رله وصل کنید اگر از نظر ایمنی بتون جواب میده

شاید بکار شما بیاد
