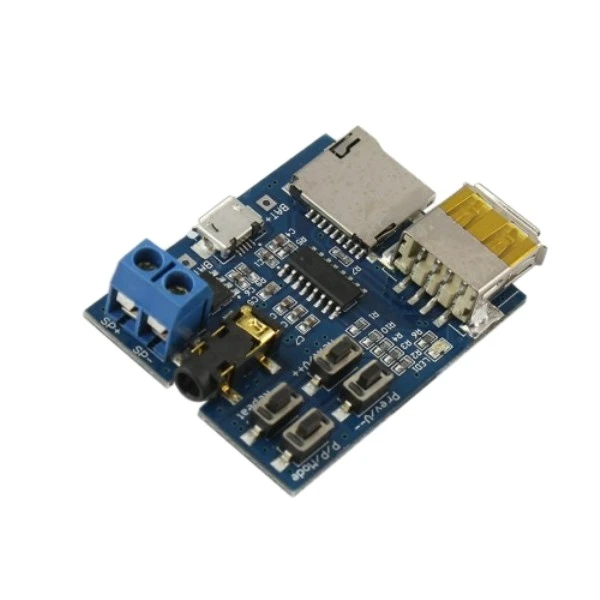

ماژول پخش کننده صوتی مدل MP002

این ماژول دارای آمپلی فایر مونو 2 وات (با تغذیه 5 ولتی تا 3 وات) است که میتواند بطور مستقیم به اسپیکر های (ترجیحا 4 اهمی 3 وات) از طریق جک 3.5 میلی متری روی برد متصل شود. با یک پرت میکرو USB میتواند حتی از شارژ موبایل برای تغذیه استفاده کند . همچنین میتوان از این ماژول با باتری های لیتیوم 3.7 ولتی استفاده کرد و یا از منبع تغذیه ی 5 ولتی استفاده نمود. این ماژول یک تقویت کننده قدرت رمزگشای MP3 است. که قابلیت پخش فایل های صوتی MP3 از طریق TF کارت حافظه تلفن همراه و USB را دارد و دارای یک LED نشانگر کار کردن ماژول می باشد. یک میکرو USB به عنوان منبع تغذیه و یک جک هدفن صوتی 3٫5 میلی متری و ترمینال خروجی KF-300 برای اسپیکر است و بهتر می باشد که از اسپیکر 3 وات 4 اهم استفاده شود. ولتاژی کاری این ماژول 3٫7 تا 5٫5 ولت است که از طریق USB میکرو روی برد ویا از طریق وصل کردن پین های قلع اندود شده BAT- و BAT+ روی برد به منبع تغذیه تلفن همراه یا شارژر USB ، باتری لیتیوم 3٫7 ولت و یا منبع تغذیه 5V تامین می شود. کار با این ماژول بسیار آسان است. به این صورت که ماژول در حالت پیش فرض برای خواندن از TF کارت تنظیم شده اگر کارت حافظه وجود نداشته باشد درگاه USB چک می شود. البته این انتخاب از طریق کلید های روی ماژول قابل تغییر است و دارای 4 کلید برای تغییرات حالت پخش است. کلید های موجود روی ماژول برای تغییر پخش آهنگ به صورت بالا و پایین ، میزان صدا + / – ومکث / پخش است که کارکرد آنها به صورت زیر است: کلید P/P/Mode : با فشردن کوتاه مدت کلید به “پخش / مکث” تبدیل می شود ، فشردن طولانی مدت کلید (در حدود 2 ثانیه) به انتخاب حالت دیسک USB و TF Card تبدیل می شود. کلید Repeat : با فشردن کوتاه مدت کلید ، یک آهنگ را تکرار می کند. کلید Prev/v– :با فشردن کوتاه مدت کلید به آهنگ قبلی می رود و با فشردن طولانی مدت کلید برای کاهش صدااستفاده می شود. کلید Next/v++ : با فشردن کوتاه مدت کلید به آهنگ بعدی می رود و با فشردن طولانی مدت کلید برای افزایش صدااستفاده می شود.
