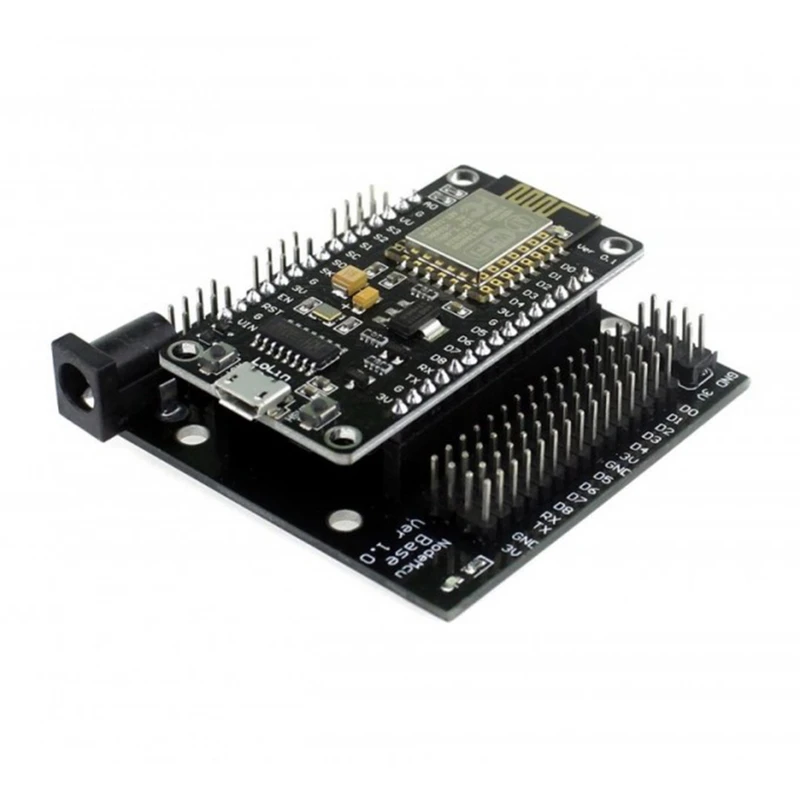

برد وایفای مدل Esp8266 nodemcu به همراه برد پایه

ماژول esp8266 یک میکروکنترلر دارای وای فای است که امکان اتصال به اینترنت و اتصال چند esp8266 به یکدیگر را نیز فراهم می‌سازد. از مشخصات این برد می‌توان به داشتن 11 پایه‌ی دیجیتال، 1 پایه‌ی آنالوگ، وای فای با استاندارد 802.11 b/g/n، تبدیل usb به سریال ch340g، پورت میکرو usb برای اتصال به کامپیوتر، ارتباطات UART/SPI/I2C، یک عدد ال ای دی آبی رنگ روی برد و ... نام برد. ولتاژ کاری برد 3.3 ولت است. البته دارای رگولاتور ولتاژ نیز می‌باشد و میتوان از طریق پورت میکرو usb با 5 ولت و پایه‌ی Vin با ولتاژ بین 5 تا 9 ولت نیز تغذیه‌ی برد را انجام داد. سطح ولتاژ منطقی پایه های ورودی/خروجی، از جمله ADC، صفر تا 3.3 ولت است. مزیت دیگر این ماژول، امکان برنامه نویسی آن در نرم افزار آردوینو است. البته به صورت پیش فرض این برد در برنامه‌ی آردوینو وجود ندارد ولی به سادگی و با اضافه کردن کتابخانه‌ی آن، به لیست برد های آردوینو اضافه می‌شود. برای شناسایی برد در کامپیوتر، لازم است درایور ch340g نصب شود که به راحتی و با یک جستوجوی ساده در اینترنت، برای اکثر سیستم عامل ها یافت می‌شود. پس از نصب درایور ch340g، برای اضافه کردن این برد به برنامه‌ی آردوینو، عبارت how to add nodemcu to arduino را جستوجو و مراحل را طبق راهنمایی دنبال کنید. در انتها در قسمت انتخاب برد، NodeMCU 1.0 (ESP-12E Module) را انتخاب کنید. به دلیل ابعاد نسبتا بزرگ این برد، ممکن است کار با آن روی بردبورد معمولی امکان پذیر نباشد. از همین رو پایه‌ی کمکی مخصوص برای آن ساخته شده است. با نصب nodemcu روی این پایه، مانند آردوینو مدل یونو، به تمامی پایه‌ها دسترسی خواهید داشت و می‌توانید برق مورد نیاز برد را از طریق آداپتور تامین کنید. همچنین خروجی‌های 5 و 3 ولت اضافی و تقویت آنتن وایفای نیز روی آن تعبیه شده است. برای پایه‌های پرکاربرد، بیش از یک کانکتور در نظر گرفته شده تا کار برای اتصال قطعات و ماژول‌ها راحت‌تر باشد. لازم به ذکر است پایه‌ی کمکی موجود در بسته بندی فقط با سری CH340 سازگار است و با مدل CP2102 قابل استفاده نیست. دلیل آن هم تفاوت ابعاد دو برد است.
