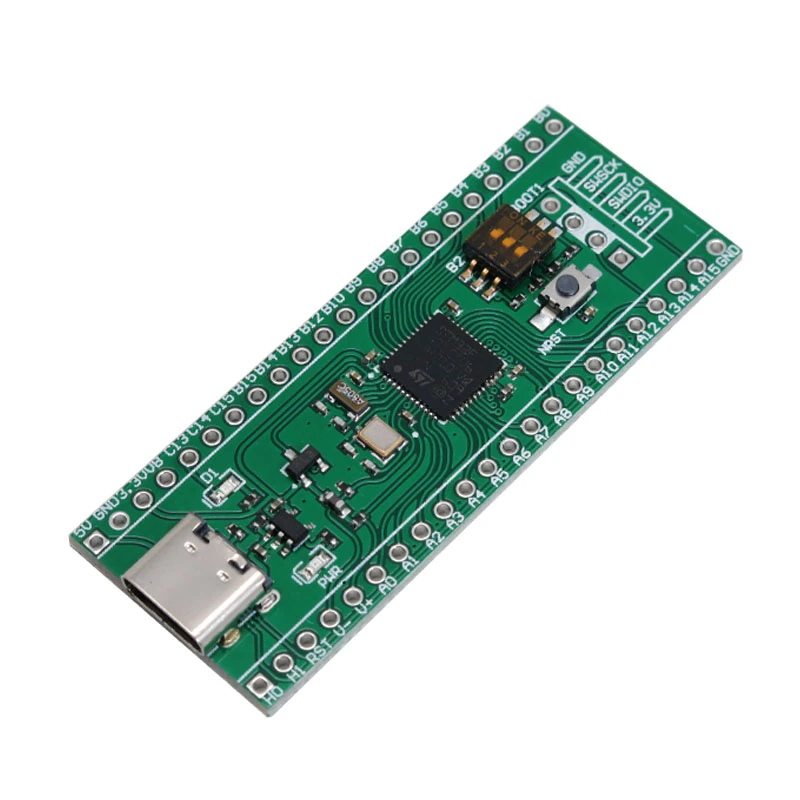

برد راه انداز میکروکنترلر مدل Arm stm32f401ccu6

استفاده از میکروکنترلرها در بسیاری از مدارات الکترونیک کاربرد دارد. یکی از نام‌های بسیار معروف در زمینه‌ی میکروکنترلرها، شرکت Arm و خانواده‌ی STM32 است. این محصول یک برد راه انداز برای میکروکنترلر stm32f401ccu6 است. این تراشه دارای 256 کیلو بایت حافظه‌ی فلش و 64 کیلو بایت SRAM است. حداکثر سرعت پردازشی آن 84 مگاهرتز می‌باشد، از پروتکل‌های I2C, SPI و USART پشتیبانی می‌کند و ولتاژ کاری آن 2.4 تا 3.6 ولت است. منظور از برد راه انداز، یک برد شامل میکروکنترلر و قطعات لازم برای کارکرد آن است. این قطعات شامل اسیلاتور (نوسان ساز)، رگولاتور ولتاژ، خازن‌ها، مقاومت‌ها، LED برای نمایش وضعیت و ... است. همچنین با تبدیل پایه‌های SMD میکروکنترلر به DIP و جدا کردن پایه‌های مربوط پروگرام کردن، برد راه انداز موجب سهولت کار با میکروکنترلر می‌شود. لازم به ذکر است این برد دارای سوکت یو اس بی تایپ سی برای تغذیه از ولتاژ 5 ولت می‌باشد. برای پروگرام کردن به پروگرامرهایی مانند ST-link v2 نیاز دارید. همچنین این میکروکنترلر دارای امکان برنامه ریزی با Arduino IDE بدون نیاز به تغییر در بوت لودر، بدون نیاز به پروگرامر جداگانه و تنها با اتصال کابل دیتای تایپ سی است. برای این امر کافی است کتابخانه‌های stm32f401 در آردوینو نصب شوند و با استفاده از کلیدهای روی برد، میکروکنترلر را در حالت پروگرام شدن قرار دهید. برای اطلاعات بیشتر میتوانید به پشتیبانی پیام دهید. در انجام اتصالات به ترتیب پایه‌ها توجه نمایید. تراشه هاي خانواده ARM بسیار حساس می باشند و اتصال اشتباه می‌تواند باعث آسیب دیدن میکروکنترلر شود.
